模型是躯壳,蒙皮是时装

Unity模型与蒙皮

如何绘制nv图在第二部分说明

一、添加蒙皮:

下载的模型,需要在3dmax里打开,添加uv展开

image-20211205155503359

打开uv编辑器

Ctrl+A全选

image-20211205155515894

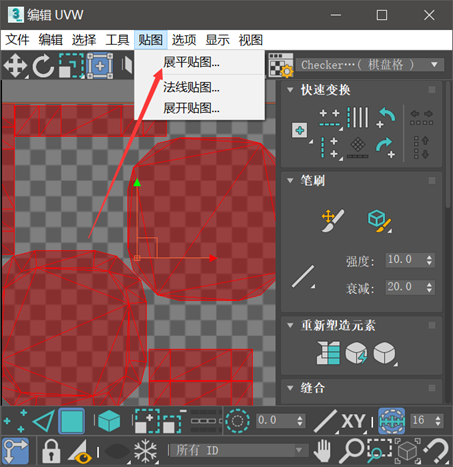

image-20211205155521951

image-20211205155526202

image-20211205155530936

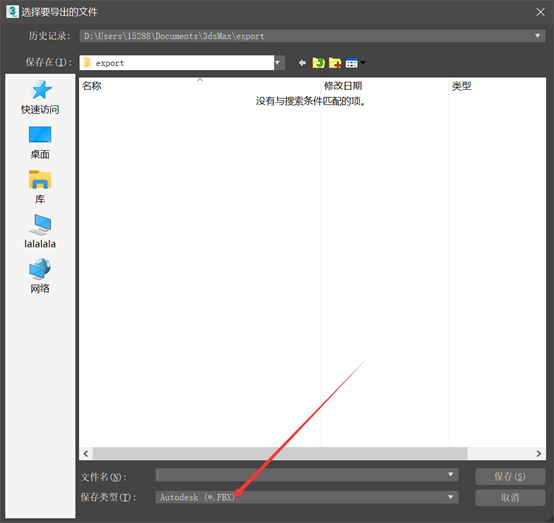

image-20211205155536516

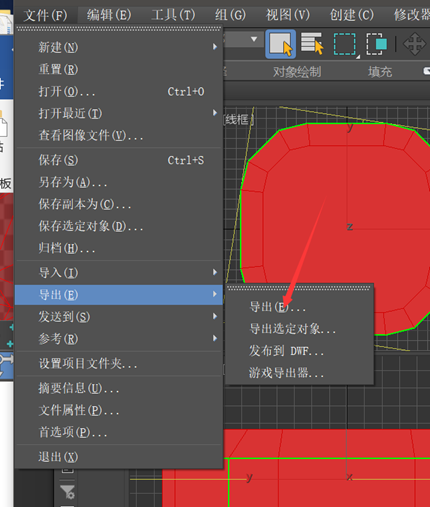

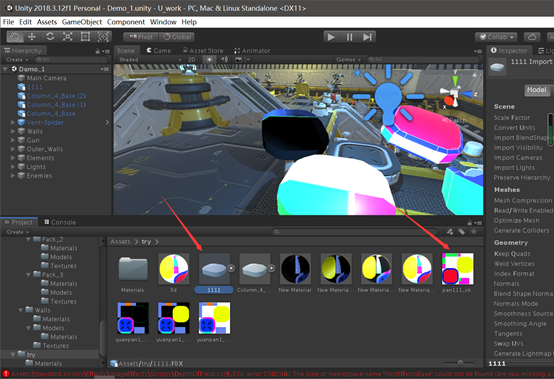

将导出的fbx模型导入unity

image-20211205155550848

1111是刚刚导出的模型(已加载uv展开),pan111是绘制好的UV图(tga格式)

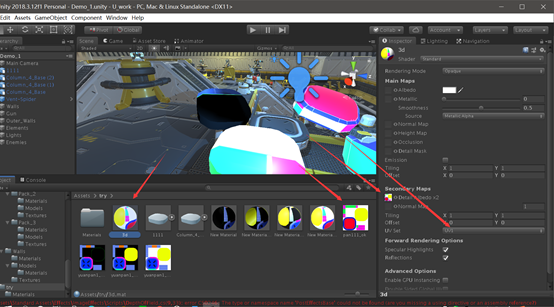

新建material,将uv放入material:

image-20211205155606399

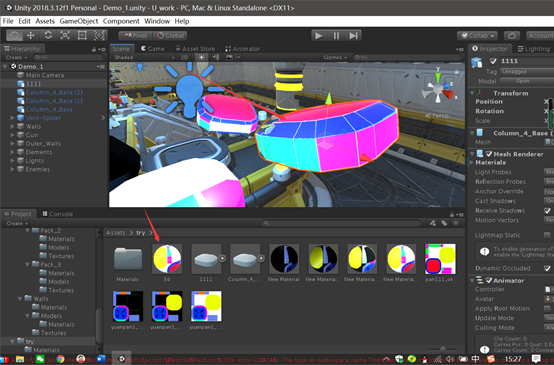

将建好的材质(图中命名为3d),添加到111中

image-20211205155615356

FIRST_END

二、如何绘制上面用到的uv图:

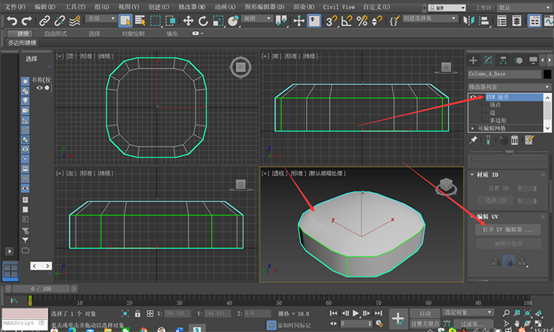

3dmax打开模型,添加uv

image-20211205155634776

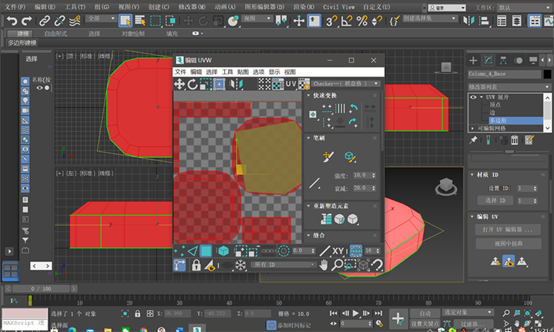

编辑UV中选择多边形,

Ctrl+A全选

image-20211205155645307

image-20211205155652425

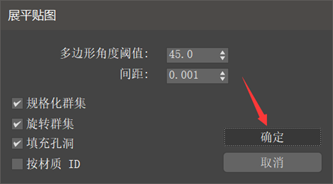

image-20211205155656578

image-20211205155702897

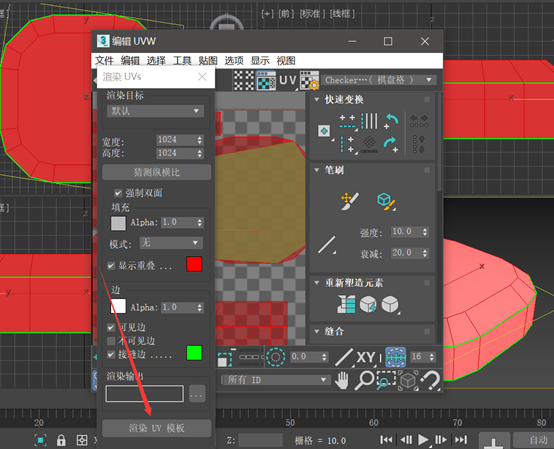

image-20211205155707696

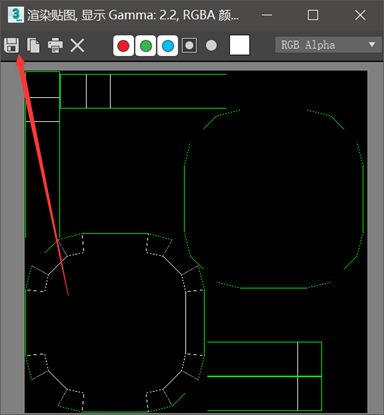

image-20211205155713566

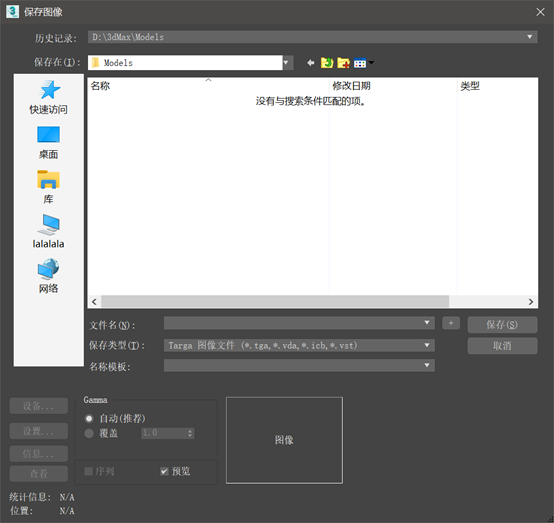

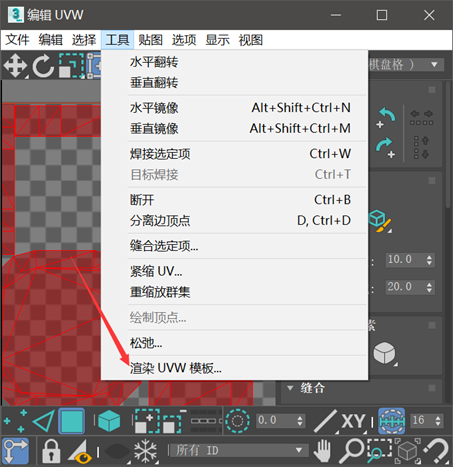

保存为tga格式

image-20211205155722469

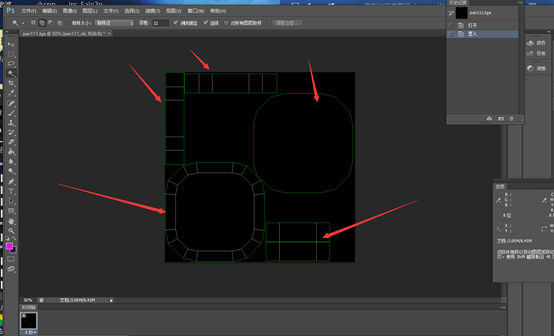

Ps中打开保存的uv文件(tga格式文件)

image-20211205155731791

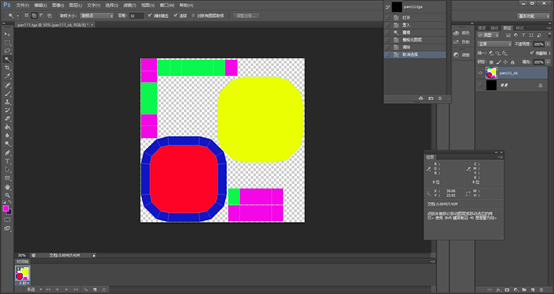

为其上色, 图片对应3d模型的各个部位

image-20211205155739678

上色完成,

保存为tga格式,导入unity.即可使用,此即蒙皮,可unity中添加进material.
